Deine erste Arduino-Schaltung

Ein paar Zeilen Code werden sichtbar

Eine LED ist ein erstaunlich guter Anfang: Du siehst sofort, ob dein Programm einen Ausgang verändert. Beim Arduino Uno kannst du zuerst die eingebaute LED nutzen. So lernst du den Ablauf kennen, bevor eine zusätzliche Schaltung dazukommt.

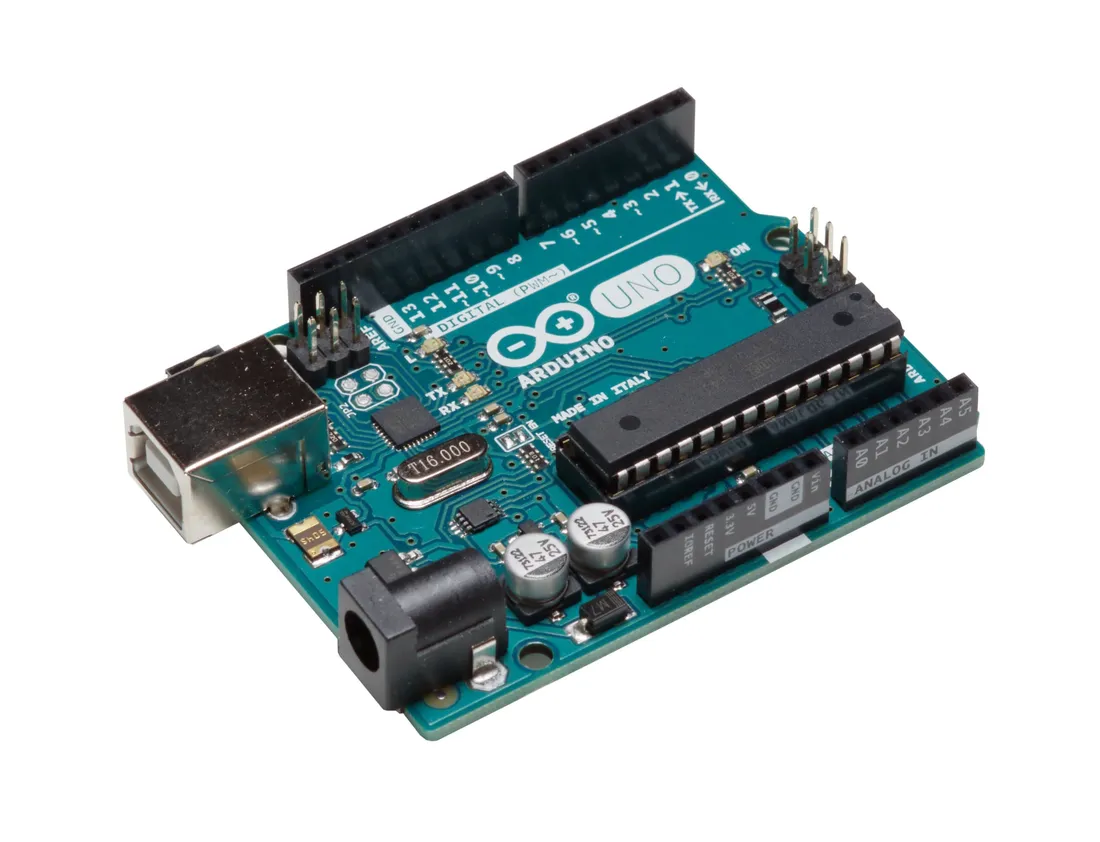

Auf dem Foto erkennst du USB-Anschluss, Mikrocontroller und beschriftete Anschlussleisten. USB verbindet das Board beim Programmieren mit dem Computer. Die Anschlüsse werden später zur Verbindung mit Tastern, Sensoren oder weiteren Ausgängen.

So entsteht der Blinkrhythmus

1. Vorbereiten. setup() legt einmal fest, dass LED_BUILTIN ein Ausgang ist.
2. Einschalten. digitalWrite() setzt den Ausgang auf HIGH; im Blink-Beispiel des Uno leuchtet die LED.
3. Warten und ausschalten. Nach einer Pause setzt das Programm den Ausgang auf LOW.
4. Wiederholen. Nach der zweiten Pause beginnt loop() erneut. Beide Pausen zusammen bestimmen den vollständigen An/Aus-Zyklus.

Der Originalcode von Arduino macht diesen Zusammenhang gut nachvollziehbar. Mit je 1000 Millisekunden Pause dauert ein vollständiger Zyklus ungefähr zwei Sekunden.

Verändere eine Sache

Lade das offizielle Blink-Beispiel und ändere zunächst nur eine der beiden Wartezeiten. Leuchtet die LED nun länger, oder wartet sie länger im ausgeschalteten Zustand? Formuliere deine Vermutung vor dem Hochladen.

Danach ist eine externe LED ein sinnvoller nächster Schritt. Folge dabei dem Aufbau der offiziellen Anleitung mit passendem Vorwiderstand. Ein eigener Blinkrhythmus kann später der Anfang einer Statusanzeige, eines kleinen Spiels oder einer Reaktion auf einen Taster sein.
